دليل فحص خطاف التحرير السريع (QRH) لعمليات الإرساء الآمنة

تعتبر خطافات التحرير السريع (QRHs) من أجهزة السلامة المهمة في أنظمة إرساء الموانئ الحديثة. ويؤثر أدائها بشكل مباشر على سلامة الرسو والكفاءة التشغيلية والقدرة على الاستجابة لحالات الطوارئ. سواء تم استخدامها في محطات الغاز الطبيعي المسال أو أرصفة النفط والغاز أو أرصفة البضائع السائبة أو محطات الحاويات، فإن ضمان موثوقية QRH من خلال الفحص المناسب يعد أمرًا ضروريًا للعمليات البحرية الآمنة.
يلخص هذا الدليل مراحل الفحص الرئيسية ومعايير القبول والمشكلات الشائعة لدعم مشغلي الموانئ ومقاولي EPC وموردي المعدات في الحفاظ على معايير سلامة الإرساء العالية.

لماذا يعد فحص QRH أمرًا ضروريًا

تواجه QRHs أحمالًا عالية التوتر وتعمل في البيئات البحرية المسببة للتآكل. وبدون التفتيش المنهجي، قد تشمل المخاطر ما يلي:

· كسر خط الإرساء بسبب التوتر الزائد

· تشوه ذراع الخطاف أو فشل الربط الميكانيكي

· قراءات الحمل غير صحيحة من أجهزة الاستشعار الخاطئة

· فشل الإطلاق الكهربائي أو اليدوي أثناء حالات الطوارئ

· عيوب المكونات المقاومة للانفجار في المناطق الخطرة

· التآكل المبكر بسبب عدم كفاية الطلاء

ويزيل برنامج التفتيش الصارم هذه المخاطر ويضمن الموثوقية التشغيلية على المدى الطويل.

ثلاث مراحل رئيسية للفحص: FAT، وPSI، وSAT

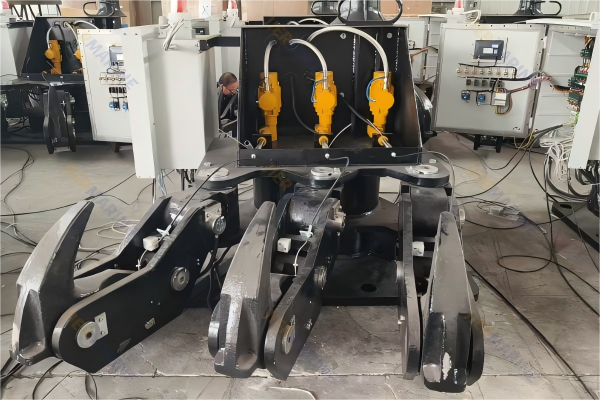

1. FAT – اختبار قبول المصنع

يتم إجراؤه قبل الشحن للتحقق من:

· الدقة الهيكلية والأبعاد

· الأداء الميكانيكي للإصدار اليدوي والكهربائي

· اختبار ثابت والحمل الزائد

· معايرة الاستشعار واستقرار الاتصالات

· المطابقة الكهربائية ومقاومة للانفجار

2. PSI – فحص ما قبل الشحن

يتم تنفيذه بمجرد الانتهاء من الإنتاج:

· التفتيش البصري والطلاء

· التحقق من الملحقات والأدوات وقطع الغيار

· اكتمال التغليف والملصقات والوثائق

· الالتزام بالرسومات وأمر الشراء

3.SAT – اختبار قبول الموقع

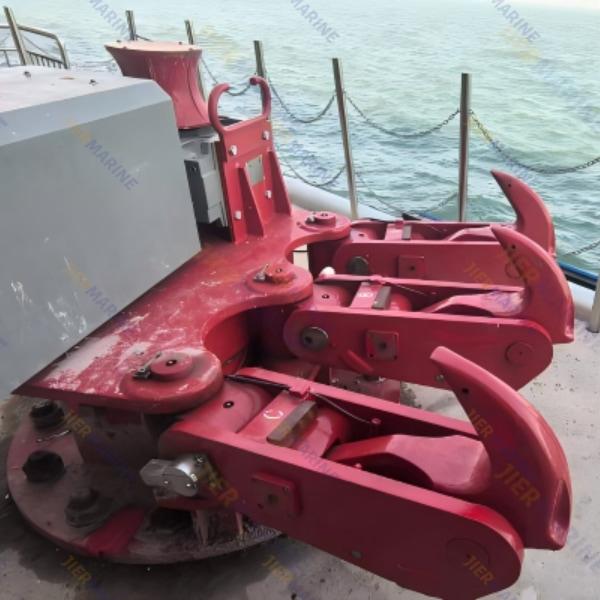

يتم التنفيذ بعد التثبيت في المنفذ:

· الاختبار الوظيفي لكل خطاف في الموقع

· تكامل نظام التحكم المركزي وفحص الاتصالات

· اختبارات الإطلاق اليدوية والكهربائية والطوارئ

· التحقق من صحة التحميل الحقيقي واختبارات إصدار المجموعة

معًا، يضمن FAT + PSI + SAT أداءً متسقًا بدءًا من التصنيع وحتى التشغيل النهائي.

العناصر الرئيسية في فحص QRH

1. التفتيش الهيكلي والبصري

يجب على المفتشين التحقق من:

· الأبعاد مقابل الرسومات المعتمدة

· ذراع الخطاف، والإطار الأساسي، وجودة تجميع الوصلات

· اللحامات والتشطيب السطحي

· الحماية من التآكل وسمك الطلاء

· تشحيم وشد الدبوس والعمود والمحمل

· دقة اللوحة وإمكانية تتبع الرقم التسلسلي

يضمن الأساس الهيكلي القوي المتانة على المدى الطويل.

2. اختبار الحمل والأداء

متطلبات الاختبار النموذجية:

· اختبار الحمل الساكن : 1.1 × SWL، لمدة 10 دقائق

· اختبار التحميل الزائد : حتى 1.5 × SWL

· الإطلاق الكهربائي : ≥ 2 ثانية

· الإصدار اليدوي : سلس وموثوق

· إصدار المجموعة : عملية متزامنة عبر خطافات متعددة

تتحقق هذه الاختبارات من أن النظام يعمل بأمان في ظل الظروف القاسية.

3. فحص الكهرباء ومقاوم للانفجار

غالبًا ما تعمل QRHs في المناطق الخطرة، لذا يعد الامتثال للمعايير الدولية أمرًا بالغ الأهمية:

· شهادة IEC 60079 / ATEX / GB 3836

· علامات مقاومة للانفجار (على سبيل المثال، Ex d IIB T4 Gb)

· العزل الكهربائي ≥ 5 ميجا أوم

· حماية IP66 – IP67 للظروف الخارجية

· تصحيح الأسلاك، والتأريض، وختم الغدة

· المنطق الوظيفي لدوائر التوقف في حالات الطوارئ

تعتبر الأعطال الكهربائية أحد عوامل الخطر الرئيسية، مما يجعل مرحلة الفحص هذه ضرورية.

4. فحص نظام مراقبة الحمل

يتضمن نظام مراقبة الحمل عادةً ما يلي:

· خلية تحميل من نوع السلالة أو الضغط

· العرض الرقمي المحلي

· الاتصالات RS485 / Modbus

· شهادات المعايرة

· الدقة في حدود ±1% FS

· قراءات مستقرة مع عدم وجود الانحراف

تمنع مراقبة الحمل الموثوقة ظروف التوتر الزائد الخطيرة.

5. التحقق من البرمجيات ونظام التحكم

لأنظمة مراقبة QRH المتكاملة:

· عرض الحمل في الوقت الحقيقي ومنحنيات الاتجاه

· منطق التنبيه للحمل الزائد أو فقدان الاتصال

· وظائف الإصدار الفردي والجماعي

· تسجيل البيانات وتصدير السجلات التاريخية

· استقرار الاتصالات Modbus RTU/TCP أو Ethernet

· تصميم آمن من الفشل والتكرار

يعد استقرار البرامج متطلبًا أساسيًا في عمليات المنافذ الذكية.

المشكلات الشائعة التي تم اكتشافها أثناء الفحص

تظهر التجربة مشاكل متكررة مثل:

· سمك الطلاء أقل من المعايير البحرية

· قراءات خلية الحمل غير دقيقة أو غير مستقرة

· شهادة مقاومة للانفجار غير متطابقة

· مشاكل التأريض الكهربائي أو الحماية

· مقابض تحرير يدوية قاسية أو مسدودة

· عدم مزامنة البرامج لبيانات التحميل

· فشل إطلاق الطوارئ

يؤدي تحديد المشكلات مبكرًا إلى منع التوقف التشغيلي وحوادث السلامة.

بناء سير عمل قياسي لفحص QRH

يجب أن يتضمن سير العمل الكامل ما يلي:

· خطة الفحص والاختبار (ITP)

· حزمة وثائق مراقبة الجودة : MTC، تقارير المعايرة، شهادات EX، مخططات الأسلاك

· قائمة التفتيش المنظمة

· FAT + SAT التحقق المزدوج

· السجلات الفوتوغرافية والوثائق التي يمكن تتبعها

يعمل النهج الموحد على تحسين الشفافية ويضمن الموثوقية على المدى الطويل.

خاتمة

يعد فحص QRH أمرًا حيويًا لعمليات الإرساء الآمنة والفعالة. من خلال تطبيق معايير صارمة للفحص الميكانيكي والكهربائي والمضاد للانفجار والبرمجيات، يمكن للموانئ ضمان ما يلي:

· الرسو الآمن وعدم الرسو

· مراقبة الحمل بدقة

· إطلاق موثوق في الظروف العادية والطارئة

· الالتزام باللوائح الدولية

· تمديد عمر خدمة المعدات

ومع تحرك الموانئ نحو الأتمتة والرقمنة، ستظل ممارسات فحص QRH القوية متطلبًا أساسيًا للسلامة والتميز التشغيلي. إذا كان لديك أي سؤال يرجى الاتصال بنا.
