أنواع وتطبيقات مصدات زوارق القطر

1. المقدمة: لماذا يهم مصدات القاطرة

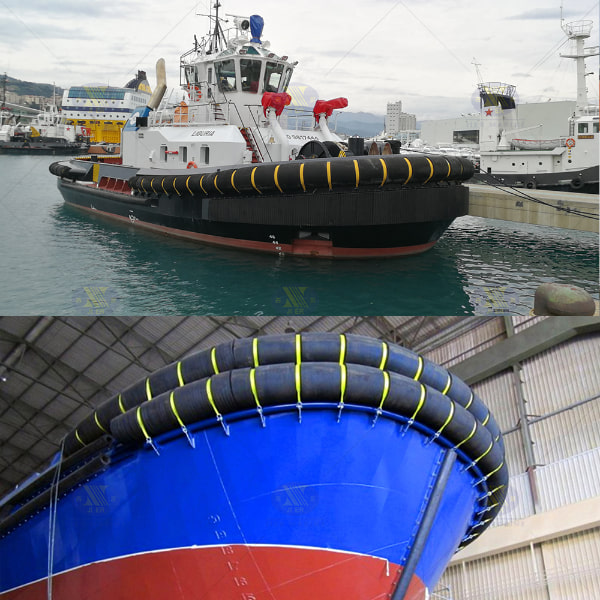

تلعب زوارق القطر دورًا حاسمًا في مساعدة السفن الكبيرة أثناء عمليات الرسو والتفريغ والمناورة. تمارس هذه السفن الصغيرة والقوية قوى دفع وسحب كبيرة على هياكل السفن الأكبر حجمًا أو جدران الرصيف. لضمان السلامة والكفاءة أثناء هذه العمليات الصعبة، تعتبر مصدات زوارق القطر الموثوقة ضرورية.

تعمل مصدات زوارق القطر كمخازن مؤقتة لامتصاص الطاقة ، مما يحمي كلاً من القاطرة والسفينة المساعدة من التلف الناتج عن الاصطدام والاحتكاك. اعتمادًا على الوضع التشغيلي للقاطرة - مثل المرافقة أو الدفع أو المساعدة الجانبية - يتم استخدام أنواع مختلفة من الرفارف. من بين التصميمات الأكثر شيوعًا وفعالية المصدات المطاطية من , النوع W والنوع M والنوع D.

2. نظرة عامة على أنواع مصدات زوارق القطر

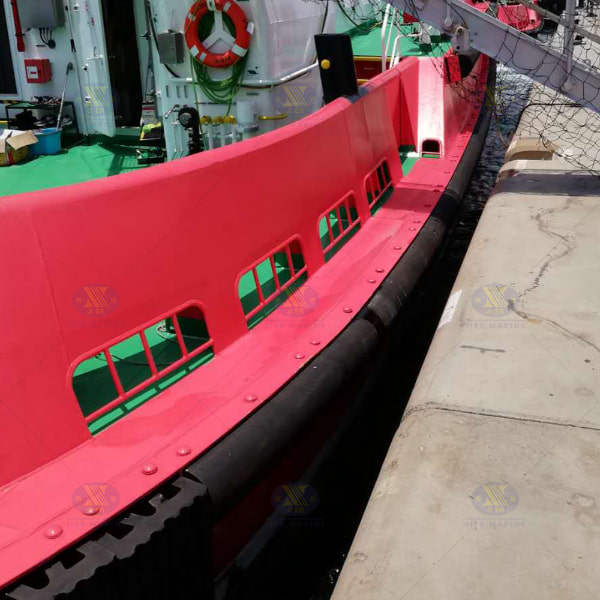

تختلف مصدات زوارق القطر عن مصدات الميناء أو الرصيف في كل من الهيكل وطريقة التثبيت. بينما تكون مصدات الرصيف ثابتة، يتم تركيب مصدات زورق القطر مباشرة على مقدمة القاطرة أو مؤخرتها أو جوانبها، مما يسمح بالحركة والاتصال المستمر أثناء العمليات.

الأنواع الأكثر استخدامًا تشمل:

نوع الحاجز	الشكل النموذجي	منطقة التثبيت	الميزات الرئيسية
درابزين من النوع W	أخدود عميق مع ملف تعريف مرن 'W'.	القوس والمؤخرة	امتصاص عالي للطاقة، مثالي للأسطح المنحنية
درابزين من النوع M	الساق المركزية بأذرع جانبية (شكل 'M')	القوس، صارمة، الجانبين	ثبات عالي، سهل التركيب، ثبات قوي
د-نوع الحاجز	ملف تعريف 'D' نصف دائري	الجوانب والزوايا	تصميم مدمج، استخدام متعدد الاستخدامات، سهولة الاستبدال

يقدم كل نوع مزايا فريدة اعتمادًا على هيكل السفينة وبيئة التشغيل.

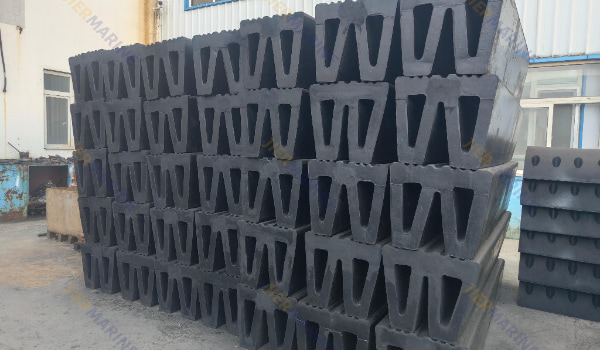

3. درابزين زورق القطر من النوع W

3.1 ميزات التصميم

يعد المصد من النوع W واحدًا من أقوى المصدات وأكثرها استخدامًا على نطاق واسع للقاطرات العابرة للمحيطات. يسمح المقطع العرضي 'W' الفريد للجسم المطاطي بالالتفاف حول أسطح الهيكل المنحنية ، مما يضمن مناطق اتصال كبيرة وامتصاصًا ممتازًا للطاقة. تعمل الأخاديد الموجودة بين 'الأرجل' على تعزيز المرونة، مما يتيح للحاجز أن يتشوه بسلاسة تحت الحمل.

يتم تصنيع المصدات النموذجية من النوع W من EPDM عالي الجودة أو المطاط الطبيعي ، مما يضمن مقاومة فائقة للأوزون ومياه البحر والعوامل الجوية. يعمل الهيكل الداخلي المجوف على تحسين نسبة الطاقة إلى التفاعل، مما يوفر أقصى قدر من الحماية دون صلابة مفرطة.

3.2 المزايا

(1) قدرة امتصاص عالية للطاقة

(2) مناسبة لعمليات المرافقة والقطر في المحيط

(3) قبضة قوية ونمط سطح مضاد للانزلاق

(4) سهولة التركيب باستخدام الحبال الطولية أو مثبتات السلسلة

(5) عمر خدمة طويل، حتى في ظل الظروف القاسية

3.3 التطبيقات النموذجية

تُستخدم المصدات من النوع W عادةً في:

(1) قاطرات مرافقة بحرية تعمل بناقلات الغاز الطبيعي المسال أو ناقلات النفط

(2) سفن مناولة كبيرة لقاطرات الميناء تزيد حمولتها عن 100.000 طن ساكن

(3) تتطلب مناطق القوس والمؤخرة أسطح اتصال واسعة ومرنة

إن أداء النوع W ومتانته يجعله مثاليًا لتطبيقات الخدمة الشاقة التي تتطلب امتصاص الصدمات ومقاومة الاحتكاك المستمر.

4. حاجز القطر من النوع M

4.1 ميزات التصميم

يشبه الحاجز من النوع M الطراز W ولكنه يحتوي على ساق مركزية وذراعين جانبيين، مما يشكل شكلاً جانبيًا 'M'. توفر الساق الوسطى منطقة ربط صلبة ، مما يسمح بتثبيت الحاجز بمسامير أو ربطه بالسلاسل على الهيكل. يوفر تصميمه توازنًا مثاليًا بين المرونة والصلابة، مما يضمن توافقًا ممتازًا للهيكل.

على عكس النوع W، يتميز النوع M بأوجه تلامس مسطحة ، مما يساعد على توزيع قوى التفاعل بشكل أكثر توازنًا. تعمل الأخاديد الجانبية على تحسين امتصاص الطاقة وتساعد الحاجز على الحفاظ على الاستقرار تحت الضغط الشديد.

4.2 المزايا

(1) ثبات وقبضة ممتازة أثناء عمليات الدفع والسحب

(2) تركيب أسهل بفتحات أو ألواح تثبيت مسبقة الحفر

(3) أداء متوازن لكل من حماية القوس والجانب

(4) مركبات مطاطية متينة ذات مقاومة قوية للتآكل

4.3 التطبيقات النموذجية

يتم تثبيت المصدات من النوع M بشكل شائع على:

(1) تقوم قاطرات الميناء والساحل بعمليات دفع وسحب متكررة

(2) زوارق القطر العاملة في الموانئ المحصورة أو الممرات المائية الداخلية

(3) السفن التي تحتاج إلى حماية جانبية ضد الصنادل والأرصفة

إن تعدد استخداماتها يجعلها واحدة من أكثر الحلول فعالية من حيث التكلفة والمعتمدة على نطاق واسع في تصميم زوارق القطر.

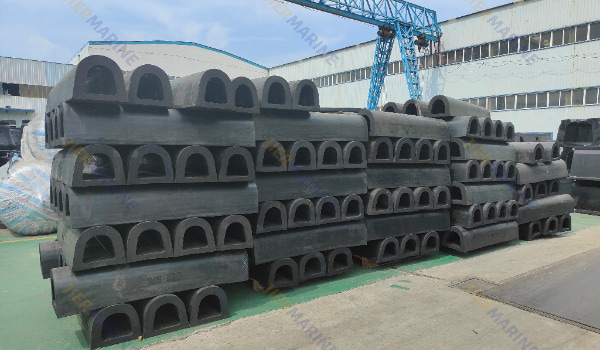

5. درابزين زورق القطر من النوع D

5.1 ميزات التصميم

يعد الحاجز من النوع D حلاً تقليديًا ولكنه فعال للغاية. بفضل شكله شبه الدائري 'D' وقاعدة التثبيت المسطحة، من السهل جدًا تثبيته على الأسطح المسطحة والمنحنية. تتوفر المصدات من النوع D بتصميمات صلبة أو مجوفة، وتوفر امتصاصًا متوسطًا للطاقة وقوة رد فعل منخفضة ، وهي مناسبة لعمليات القطر الخفيفة إلى المتوسطة.

غالبًا ما يتم بثق المصدات من النوع D بأطوال متواصلة، مما يسمح بالقطع المخصص والتركيب السلس حول الهيكل.

5.2 المزايا

(1) مدمجة وخفيفة الوزن وفعالة من حيث التكلفة

(2) تركيب بسيط باستخدام البراغي أو الأشرطة اللاصقة

(3) متوفر بأقطار مختلفة ودرجات الصلابة

(4) مثالية لحماية الزوايا والجوانب والخطوط الشفافة

5.3 التطبيقات النموذجية

تُستخدم المصدات من النوع D على نطاق واسع في:

(1) قاطرات الميناء الصغيرة والمتوسطة

(2) زوارق العمل وقوارب الإرشاد وسفن الصيد

(3) حواف قفص الاتهام وحماية البارجة

إن بساطتها وقدرتها على التكيف تجعلها خيارًا شائعًا لقوارب القطر الصغيرة وسفن الدعم العاملة في بيئات محمية.

6. اختيار مصد القاطرة المناسب

يعتمد اختيار نوع الحاجز الصحيح على عدة عوامل:

المعلمة	أوصى درابزين	ملحوظات
عمليات مرافقة الثقيلة	نوع W	امتصاص عالي للطاقة، سطح مرن
عمليات الموانئ بالدفع والسحب	نوع M	صلابة متوازنة والاستقرار
قاطرات صغيرة أو متوسطة	نوع D	مدمجة واقتصادية وسهلة الاستبدال
تصميم بدن منحني	نوع W / نوع M	مطابقة أفضل للشكل
مساحة محدودة أو أرصفة ضيقة	نوع D	تركيب وصيانة مبسطة

تشمل الاعتبارات الأخرى صلابة الرفارف (Shore A)، ونوع مركب المطاط، والتعرض البيئي، وتكرار الصيانة. للحصول على الأداء الأمثل، يجب على مشغلي القاطرة أيضًا التفكير في الجمع بين أنواع الرفارف - على سبيل المثال، استخدام النوع W على القوس والنوع D على طول الجوانب - لتحقيق تغطية حماية كاملة.

7. نصائح الصيانة والاستبدال

حتى المصدات الأكثر متانة تتطلب فحصًا وصيانة منتظمة للحفاظ على أدائها. تشمل التوصيات الرئيسية ما يلي:

(1) التحقق من عدم وجود شقوق أو قطع أو تشوه دائم بعد العمليات.

(2) افحص مسامير التثبيت والسلاسل والألواح الداعمة بحثًا عن التآكل.

(3) استبدل الأجزاء التالفة على الفور لتجنب التحميل غير المتساوي.

(4) تنظيف الأسطح لمنع تراكم الحطام بين المصدات والبدن.

(5) استخدم فقط مصدات بديلة بجودة OEM للحفاظ على خصائص امتصاص الطاقة.

لا تؤدي الرعاية المناسبة إلى إطالة عمر الخدمة فحسب، بل تقلل أيضًا من تكاليف التشغيل على المدى الطويل.

8. الاستنتاج

تعتبر مصدات زوارق القطر من مكونات السلامة المهمة التي تضمن عمليات سلسة وخالية من الأضرار بين القاطرات والسفن المساعدة. من بين جميع الأنواع، تمثل المصدات من النوع W , من النوع M والنوع D الحلول الأكثر كفاءة وموثوقية - كل منها مناسب لبيئات عمل محددة وتصميمات السفن.

يؤدي اختيار المجموعة المناسبة من الرفارف إلى تعزيز السلامة وإطالة عمر الخدمة وتحسين الكفاءة التشغيلية الشاملة. JIER Marine هي شركة رائدة في تصنيع وتوريد أنظمة المصدات البحرية ، وتقدم مجموعة كاملة من مصدات القطر من النوع W، والنوع M، والنوع D، وزوارق القطر الأسطوانية. من التصميم إلى التثبيت، توفر JIER Marine حلولًا مخصصة لقوارب القطر مصممة خصيصًا لتلبية احتياجاتك التشغيلية.
